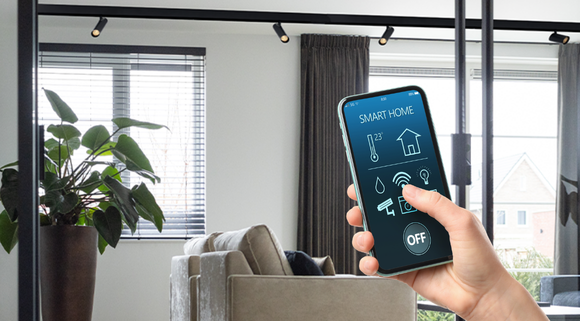

Welkom bij het magnetische railsysteem van Qub. Dit systeem biedt een stijlvolle en flexibele manier om verlichting in uw interieur te integreren. In deze handleiding begeleiden we u stap voor stap bij de installatie en het gebruik.
In deze handleiding
Inhoud van de verpakking
Magnetische rail
Voedingsunit
Beschikbaar in 100 W, 200 W en 250 W.
Eindkappen
Afdichtstrip (optioneel)
Op maat te maken.
Magnetische lampen (optioneel)
Afhankelijk van uw bestelling.
Benodigdheden
- ✓Boormachine
- ✓Kleine ijzerboor
- ✓Waterpas
- ✓Schroevendraaier
- ✓Potlood
- ✓Meetlint
- ✓Montagebeugels en schroeven (niet inbegrepen)
Stap voor stap installeren
Veiligheid eerst: schakel de stroom uit voordat u begint.
Voorbereiding
- Bepaal de gewenste locatie voor de rail en meet de lengte op.
- Zorg ervoor dat het montageoppervlak vlak en stevig is.
- Schakel de stroom uit.
Rail monteren
- De rail heeft geen voorgeboorde gaten. Boor deze zelf op de gewenste plek met een kleine ijzerboor.
- Markeer de boorgaten en boor indien nodig gaten voor pluggen.
- Klik de meegeleverde eindkapjes in de rail voor een strakke afwerking.
- Maak optioneel de afdichtstrip op maat en plaats deze in de rail.
Goed om te weten: de rail wordt direct tegen het plafond of de wand gemonteerd. Er zijn geen montagebeugels beschikbaar. Wilt u de rail zwevend ophangen? Gebruik dan pendels (apart verkrijgbaar).
Aansluiten op de stroomvoorziening
- Maak een klein gaatje in de rail om de voedingskabel door te voeren.
- Sluit de voedingsunit aan op de rail.
- Controleer of alle elektrische verbindingen correct zijn.
- Zet de stroom weer aan en test de rail.
Magnetische verlichting plaatsen
- Plaats de lampen eenvoudig op de rail.
- Controleer of de lampen goed vastzitten en functioneren.
Let op: lampen kunnen niet worden geplaatst ter hoogte van een koppelstuk of de voeding.
Zigbee en slimme bediening
De armaturen in het magnetische railsysteem werken met Zigbee: een draadloos communicatieprotocol dat veel wordt gebruikt in slimme verlichting.
Betrouwbaar
Commando's worden altijd bevestigd.
Compatibel
Werkt met Philips Hue, Homey en Google Home.
Energiezuinig
Verbruikt minder stroom dan WiFi.
Breed inzetbaar
Voor verlichting, schakelaars en sensoren.
Verbinden met Zigbee
- Zorg dat u een Zigbee Bridge heeft, zoals Philips Hue of Homey (niet inbegrepen).
- Zet de lampen in koppelmodus door de voeding aan en uit te schakelen. De lampen gaan knipperen.
- Volg de instructies van uw Bridge om de lampen te koppelen.
- Bedien de lampen daarna alleen via de app, niet met een wandschakelaar.
Belangrijk
- Zigbee werkt niet direct met een smartphone. Er is altijd een Bridge nodig.
- Controleer bij aankoop van extra Zigbee-producten of deze compatibel zijn met uw systeem.
Touchlink-koppeling
Zigbee-dimmers kunnen zonder controller of hub worden gekoppeld aan hardware die Touchlink ondersteunt, zoals afstandsbedieningen of draadloze schakelaars.
Probleemoplossing
Uitbreidingsopties
Het systeem is modulair. U kunt extra rails en lampen toevoegen en deze eenvoudig koppelen aan uw bestaande Zigbee-netwerk.
Gebruik en onderhoud
Railverlichting vraagt weinig onderhoud. Met deze handelingen blijft uw systeem netjes en veilig werken.
Lampen verplaatsen
- Neem de lamp van de rail en plaats deze op de nieuwe positie.
- Plaats lampen niet ter hoogte van een koppelstuk of de voeding.
Schoonmaken
- Schakel de stroom uit.
- Maak de rail en lampen schoon met een droge of licht vochtige doek.
Periodiek controleren
- Controleer of de rail nog stevig aan plafond of wand vastzit.
- Controleer of de aansluitingen nog goed vastzitten.
Meer weten over het onderhoud van railverlichting? Lees onze uitgebreide tips in de blog.
Lees de onderhoudsblog →Veelgestelde vragen
Kan ik de rail inkorten?
Ja, met een ijzerzaag. Zorg ervoor dat de uiteinden netjes zijn afgewerkt.
Zijn de lampen dimbaar?
Ja, mits ze correct zijn verbonden met een Zigbee Bridge of compatibele dimmer.
Kan ik meerdere rails koppelen?
Ja, er zijn verbindingsstukken beschikbaar voor uitbreiding.
Vragen?
Komt u er niet uit? Neem gerust contact met ons op.
E-mail: info@qub.nl
Telefoon: 085 105 2049
Veel succes met uw magnetische railsysteem en geniet van uw nieuwe verlichting!
