Welkom bij het 3-fase railverlichtingssysteem van Qub. Dit professionele systeem biedt een flexibele en efficiënte manier om verlichting te installeren in winkels, kantoren en showrooms. De laatste jaren wordt 3-fase railverlichting ook steeds vaker in woningen toegepast.
Met dit systeem schakelt en dimt u verschillende groepen verlichting afzonderlijk.
In deze handleiding
Inhoud van de verpakking
Afhankelijk van uw bestelling ontvangt u:
3-fase rail
Verkrijgbaar in 1, 2, 3 of 4 meter, in wit of zwart.
Voedingsaansluiting
Voor de stroomtoevoer. Standaard meegeleverd bij elke rail.
Eindkapjes
Voor een nette afwerking. Standaard meegeleverd bij elke rail.
Verbindingsstukken (optioneel)
Voor het koppelen van meerdere rails.
3-fase armaturen
Zoals spots of lineaire armaturen.
Benodigd gereedschap
- ✓Boormachine
- ✓Schroevendraaier
- ✓Meetlint
- ✓Waterpas
- ✓Lijnlaser
- ✓Potlood
- ✓Pluggen en schroeven (niet inbegrepen)
Wat is 3-fase railverlichting?
Een 3-fase railsysteem bevat vier koperen geleiders: drie fasedraden en een nuldraad. Hierdoor maakt u op één rail drie afzonderlijke circuits, die u onafhankelijk van elkaar schakelt en dimt. Zo bedient u verschillende zones in een ruimte apart.
Stap voor stap installeren
Veiligheid eerst: schakel de stroom uit voordat u begint.
Voorbereiding
- Bepaal de gewenste locatie en meet de lengte op.
- Zorg voor een vlak en stevig montageoppervlak.
- Schakel de stroom uit.
Rail monteren
- Kies de juiste pluggen en schroeven voor uw plafond of wand.
- Houd de rail tegen het plafond en teken de bevestigingspunten af.
- Boor de gaten en plaats indien nodig pluggen.
- Bevestig de rail stevig met schroeven.
- Plaats de eindkapjes op de uiteinden van de rail.
Tip: werk bij voorkeur met twee personen, dat maakt de installatie een stuk eenvoudiger.
Zwevend monteren? Dat kan met pendelsets en staalkabels.
Koppelstukken monteren (optioneel)
Wilt u meerdere rails koppelen? Gebruik dan verbindingsstukken.
- Draai de schroeven los, maar laat ze in het koppelstuk zitten.
- Plaats het koppelstuk correct in de rail en let daarbij op de groeven.
- Draai de schroeven vast om de rails stevig met elkaar te verbinden.
Aansluiten op de stroomvoorziening
- Bevestig de voedingsaansluiting aan een railuiteinde of gebruik een middenvoeding.
- Sluit de bedrading correct aan volgens de fase-indeling: L1, L2, L3 en N.
- Controleer of de elektrische verbindingen stevig en correct zijn.
- Zet de stroom aan en test de rail.
Optioneel: sluit een stopcontactmodule of noodverlichting aan op de rail.

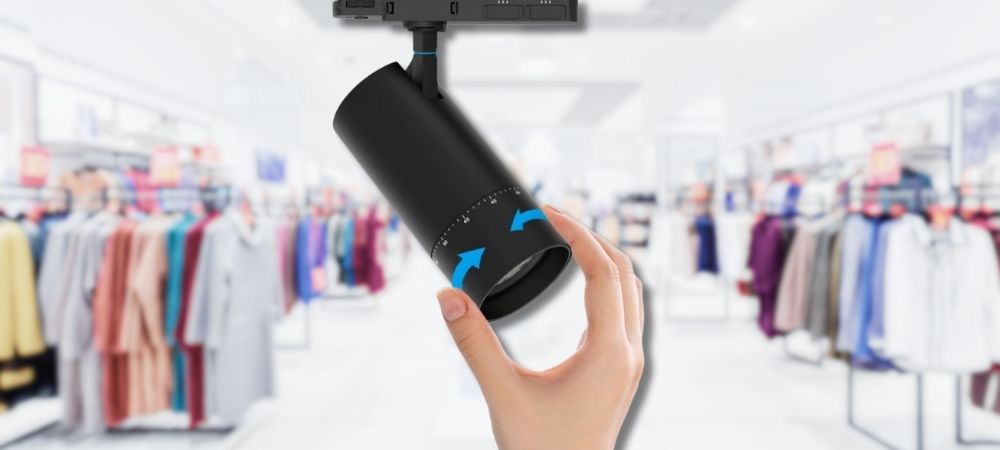

Armaturen plaatsen
- Kies een geschikte positie op de rail.
- Draai en klik het armatuur in de rail.
- Selecteer de gewenste fase: L1, L2 of L3.
- Controleer of de verlichting correct functioneert.
Gebruik en onderhoud
Railverlichting vraagt weinig onderhoud. Met deze handelingen blijft uw systeem netjes en veilig werken.
Let op: schakel altijd de stroom uit voordat u de rail schoonmaakt of armaturen verplaatst.
Armaturen verplaatsen
- Schakel de stroom uit.
- Draai het armatuur los en neem het uit de rail.
- Draai en klik het armatuur op de nieuwe positie in de rail.
- Controleer of de juiste fase (L1, L2 of L3) is geselecteerd.
Schoonmaken
- Maak de rail en armaturen schoon met een droge of licht vochtige doek.
Periodiek controleren
- Controleer of de rail nog stevig aan plafond of wand vastzit.
- Controleer of koppelstukken en aansluitingen goed vastzitten.
Veelgestelde vragen
Kan ik meerdere rails koppelen?
Ja, gebruik hiervoor de speciale verbindingsstukken.
Zijn de armaturen dimbaar?
Dit hangt af van het type armatuur en de gebruikte stroomvoorziening. Raadpleeg de productspecificaties.
Hoe schakel ik tussen de fasen?
De meeste 3-fase armaturen hebben een schakelaar op de adapter, waarmee u tussen L1, L2 en L3 schakelt.
Wat als mijn armaturen niet werken?
Controleer of de rail correct is gemonteerd en of de voedingsconnector goed is aangesloten. Let op de polariteit en zorg dat de rail niet verkeerd om is geplaatst.
Contact en ondersteuning
Website: www.qub.nl
E-mail: info@qub.nl
Adres: Bedrijvenpark Twente 322 E, 7602 KL Almelo
Waarom Qub railverlichting?
Qub biedt 3-fase railverlichting die eenvoudig te installeren en veelzijdig in gebruik is. Ons assortiment bestaat uit rails, armaturen en accessoires voor commerciële en particuliere toepassingen. Bestel eenvoudig online en profiteer van snelle levering en deskundig advies.
Veel succes met uw 3-fase railverlichting en geniet van uw nieuwe verlichting!
