Welkom bij het 1-fase railverlichtingssysteem van Qub. Met dit systeem installeert u op een eenvoudige en flexibele manier verlichting in uw woning of zakelijke omgeving. Ideaal voor particulieren en bedrijven die een modern, verplaatsbaar lichtsysteem willen.
In deze handleiding
Inhoud van de verpakking
Afhankelijk van uw bestelling ontvangt u:
1-fase rail
Verkrijgbaar in 1 of 2 meter, in wit of zwart.
Voedingsaansluiting
Voor de stroomtoevoer. Standaard zit de voeding aan het begin van elke rail.
Eindkapjes
Voor een nette afwerking. Elke rail van 1 of 2 meter wordt geleverd met een eindkapje.
Verbindingsstukken (optioneel)
Voor het koppelen van meerdere rails.
Railspots of hanglampadapters
Geschikt voor Philips Hue lichtbronnen.
Afdekstrips (optioneel)
Voor een strakke afwerking van de rail.
Benodigd gereedschap
- ✓Boormachine
- ✓Schroevendraaier
- ✓Meetlint
- ✓Waterpas
- ✓Lijnlaser (optioneel)
- ✓Potlood
- ✓Pluggen en schroeven (niet inbegrepen)
Stap voor stap installeren
Veiligheid eerst: schakel de stroom uit voordat u begint.
Voorbereiding
- Bepaal de gewenste locatie en meet de lengte van de rail.
- Zorg ervoor dat het montageoppervlak vlak en stevig is.
- Schakel de stroom uit.
Rail op maat zagen (optioneel)
- Houd rekening met de extra lengte die koppelstukken en aansluitstukken kunnen toevoegen.
- Zaag de rail op maat met een ijzerzaag.
- Maak indien nodig een nieuwe inkeping voor het koppelstuk, zodat deze correct in de rail past.
Rail monteren
- Kies geschikte pluggen en schroeven voor uw plafond of wand.
- Houd de rail tegen het plafond en teken de schroefgaten af.
- Monteer de rail stevig met schroeven.
Tip: werk bij voorkeur met twee personen, dat maakt de installatie een stuk eenvoudiger.
Aansluiten op de stroomvoorziening
De rail kan op drie manieren worden aangesloten:
- Eindvoeding – standaard meegeleverd
- Middenvoeding – om de stroom in het midden van de rail aan te sluiten
- Hoekvoeding – voor een hoekopstelling
Verwijder het kapje van de voedingsaansluiting met een schroevendraaier en sluit de bedrading aan:
Zet de stroom weer aan en test de rail.
Eindvoeding
Middenvoeding
Koppelstukken monteren (optioneel)
- Draai de schroef van het koppelstuk los.
- Schuif het koppelstuk correct in de rail.
- Controleer of de koperen stroken goed contact maken.
- Draai de schroef weer vast om de rails stevig te verbinden.
Armaturen plaatsen

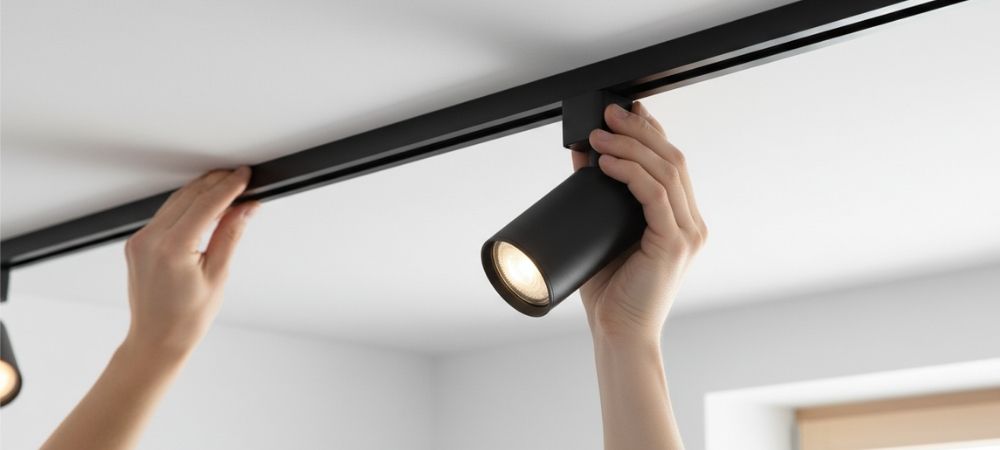

Railspot plaatsen
Schuif het blokje naar beneden, klik de railspot in de rail en draai deze vast.
Hanglampadapter plaatsen
- Schroef de adapter open.
- Sluit de draden correct aan: L (fase), N (nul), aarde (indien aanwezig).
- Schroef de adapter dicht en monteer de lamp.
Lichtbron in de railspot plaatsen
- Draai de koker van de railspot los voor toegang tot de fitting.
- Plaats een LED-lichtbron in de fitting.
- Draai de koker weer stevig vast.
Let op: alleen geschikt voor LED GU10 lichtbronnen.
Gebruik en onderhoud
Railverlichting vraagt weinig onderhoud. Met deze handelingen blijft uw systeem netjes en veilig werken.
Let op: schakel altijd de stroom uit voordat u de rail schoonmaakt, armaturen verplaatst of een lichtbron vervangt.
Armaturen verplaatsen
- Schakel de stroom uit.
- Draai de railspot los en neem deze uit de rail.
- Klik de railspot op de nieuwe positie in de rail en draai deze weer vast.
Schoonmaken
- Maak de rail en armaturen schoon met een droge of licht vochtige doek.
- Zorg dat er geen vocht in de rail of bij de aansluitingen komt.
Lichtbron vervangen
- Schakel de stroom uit en laat de lichtbron afkoelen.
- Draai de koker van de railspot los en verwijder de oude lichtbron.
- Plaats een nieuwe LED GU10 lichtbron en draai de koker weer vast.
Periodiek controleren
- Controleer of de rail nog stevig aan plafond of wand vastzit.
- Controleer of koppelstukken en railspots goed vastgedraaid zijn.
Veelgestelde vragen
Kan ik meerdere rails koppelen?
Ja, gebruik hiervoor verbindingsstukken.
Zijn de armaturen dimbaar?
Ja, de rail is dimbaar in combinatie met dimbare lichtbronnen. Onze armaturen zijn ook geschikt voor Philips Hue lichtbronnen, zodat u ze eenvoudig in uw smart home systeem kunt integreren.
Kan ik een hanglamp aan de rail monteren?
Ja, met een 1-fase hanglampadapter bevestigt u eenvoudig een hanglamp naar keuze aan de rail.
